Mercedes-Benz Classe B: Boîte à fusibles au niveau du plancher côté passager
- Ouverture : enlevez le tapis de sol côté passager.

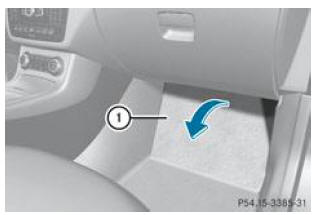

- Relevez la partie perforée du revêtement du plancher 1 dans le sens de la flèche.

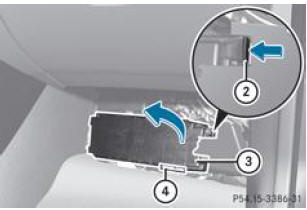

- Appuyez sur l'agrafe de retenue 2 pour déboîter le cache 3.
- Basculez le cache 3 dans le sens de la flèche jusqu'au cran d'arrêt.
- Retirez le cache 3 par l'avant.
| Le plan d'affectation des fusibles 4 se trouve en bas à droite sur le cache 3. |
- Fermeture : introduisez le cache 3 dans les fixations, sur le côté gauche de la boîte à fusibles.
Le cache 3 s'enclenche dans les fixations.
- Rabattez le cache 3 jusqu'à ce que l'agrafe de retenue 2 se verrouille.
- Rabattez la partie perforée du revêtement du plancher 1.
Boîte à fusibles dans le compartiment moteur
Veillez à ce que l'humidité ne pénètre pas dans la boîte à fusibles
lorsque le cache est ouvert.
Veillez à ce que le ...
