Mercedes-Benz Classe B: Boîte à fusibles dans le compartiment moteur
| Veillez à ce que l'humidité ne pénètre pas dans la boîte à fusibles lorsque le cache est ouvert. |
| Veillez à ce que le cache soit bien positionné sur la boîte à fusibles lorsque vous le fermez. Sinon, l'humidité ou la saleté pourraient compromettre le fonctionnement des fusibles. |
- Ouvrez le capot.
- Le cas échéant, éliminez les traces d'humidité sur la boîte à fusibles avec un chiffon sec.

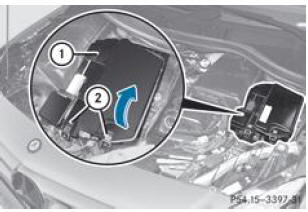

- Ouverture : ouvrez les agrafes de retenue 2.
- Soulevez le cache 1 dans le sens de la flèche et retirez-le.

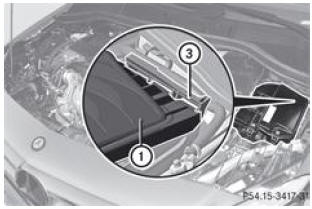

- Fermeture : contrôlez que le joint est positionné correctement sur le cache 1.
- Introduisez le cache 1 dans les ouvertures 3, à l'arrière de la boîte à fusibles.
- Abaissez le cache 1.
- Accrochez les agrafes de retenue 3 sur la boîte à fusibles et fermez-les.
- Fermez le capot
Avant le remplacement des fusibles
Immobilisez le véhicule pour qu'il ne puisse pas se mettre à rouler.
Arrêtez tous les consommateurs électriques.
Ramenez la clé en position 0 dans le conta ...
Boîte à fusibles au niveau du plancher côté passager
Ouverture : enlevez le tapis de sol côté passager.
Relevez la partie perforée du revêtement du plancher 1 dans le sens de la
flèche.
Appuyez sur l ...
