Mercedes-Benz Classe B: Remplacement des balais d'essuie-glace - Essuie-glaces - Eclairage et essuie-glaces - Manuel du conducteur Mercedes Classe BMercedes-Benz Classe B: Remplacement des balais d'essuie-glace

Consignes de sécurité importantes

ATTENTION

Les bras d'essuie-glace peuvent se mettre en mouvement et vous blesser si vous avez mis les essuie-glaces en marche.

Avant de remplacer les balais d'essuie-glace, retirez toujours la clé du contacteur d'allumage.



Saisissez les essuie-glaces uniquement par la fixation qui se trouve sur le balai d'essuie-glace afin de ne pas endommager les raclettes.



N'ouvrez en aucun cas le capot tant qu'un bras d'essuie-glace est écarté du pare-brise.

Ne rabattez en aucun cas le bras d'essuie-glace sur le pare-brise/la lunette arrière tant qu'un balai d'essuie-glace n'est pas monté.

Tenez le bras d'essuie-glace lorsque vous remplacez le balai d'essuie-glace. Si vous relâchez le bras d'essuie-glace alors qu'aucun balai d'essuie-glace n'est monté et qu'il retombe sur le pare-brise, celui-ci peut être endommagé par le choc.

Mercedes-Benz vous recommande de confier le changement des balais d'essuie-glace à un atelier qualifié.

Remplacement des balais d'essuie-glace du pare-brise

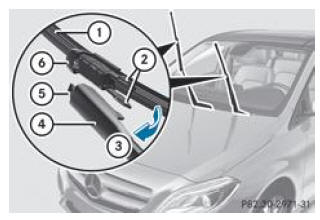

Dépose des balais d'essuie-glace

  • Retirez la clé du contacteur d'allumage.
  • Ecartez le bras d'essuie-glace du pare-brise.


  • Appuyez sur les 2 languettes de déverrouillage 2.
  • Basculez le balai d'essuie-glace 1 dans le sens de la flèche 3 pour le détacher du bras 4.
  • Retirez le balai d'essuie-glace 1 dans le sens de la flèche 5.

Pose des balais d'essuie-glace


  • Mettez le balai d'essuie-glace neuf 1 en place de manière à ce que l'évidement 6 s'emboîte sur l'ergot 5.
  • Basculez le balai 1 sur le bras d'essuie-glace dans le sens de la flèche 3 jusqu'à ce que les pinces de retenue 2 s'enclenchent dans le support 4.
  • Vérifiez que le balai 1 est bien fixé.
  • Rabattez le bras d'essuie-glace sur le pare-brise.

Remplacement du balai d'essuie-glace arrière

ATTENTION

Le bras d'essuie-glace peut se mettre en mouvement et vous blesser si vous avez mis les essuie-glaces en marche.

Avant de remplacer le balai d'essuie-glace, retirez toujours la clé du contacteur d'allumage.

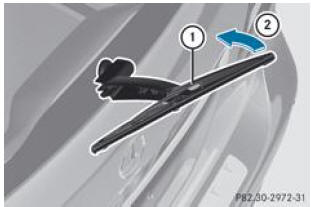

Dépose du balai d'essuie-glace


  • Retirez la clé du contacteur d'allumage.
  • Ecartez le bras d'essuie-glace 1 de la lunette arrière jusqu'à encliquetage.
  • Placez le balai d'essuie-glace 2 de manière à ce qu'il soit perpendiculaire au bras 1.
  • Tenez le bras d'essuie-glace 1 et poussez le balai 2 dans le sens de la flèche jusqu'à ce qu'il se décroche du bras.
  • Déposez le balai d'essuie-glace 2.

Pose du balai d'essuie-glace

  • Placez le balai neuf 2 sur le bras d'essuie-glace 1.
  • Tenez le bras d'essuie-glace 1 et poussez le balai 2 dans le sens opposé à celui de la flèche jusqu'à encliquetage.
  • Vérifiez que le balai 2est bien fixé.
  • Placez le balai 2de manière à ce qu'il soit parallèle au bras d'essuie-glace 1.
  • Rabattez le bras d'essuie-glace 1 sur la lunette arrière.
    Mise en marche et arrêt de l'essuie-glace arrière
    Commodo Commutateur Balayage avec amenée d'eau I Mise en marche du balayage intermittent 0 Arrêt du balayage intermittent Balayage avec amenée d'eau ...

    Problèmes relatifs aux essuie-glaces
    L'essuie-glace est bloqué Des feuilles ou de la neige bloquent le mouvement de l'essuie-glace. Le moteur des essuie-glaces s'est arrêté. Pour des raisons de s&e ...
