Feux de position/stop et
Feux de position/stop et indicateur de direction

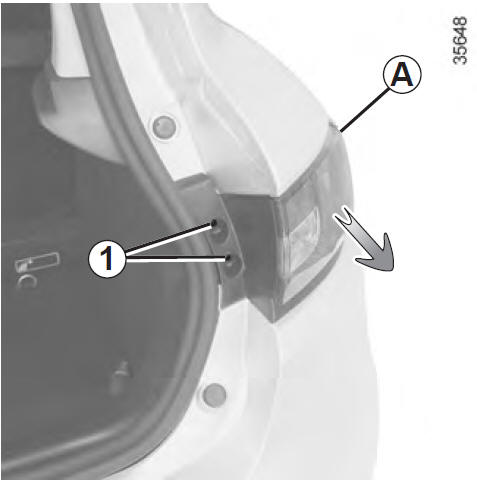

Ouvrez la porte de coffre, dévissez les vis 1.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Tirez sur le côté extérieur A du feu pour

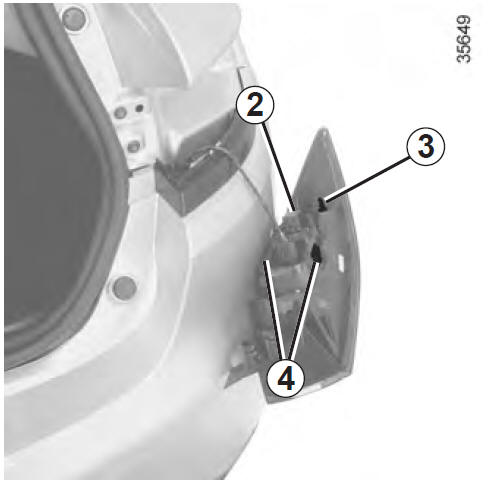

Tirez sur le côté extérieur A du feu pour dégager le clip 3 et retirez le bloc feux arrière.

Démontez le porte-lampes en deverrouillant le clip 2, puis les clips 4.

Changez la lampe.

Remontez le porte-lampe et poussez le bloc à fond jusqu’au verrouillage.

Vérifiez le bon verrouillage du feu.

Vissez les vis 1.

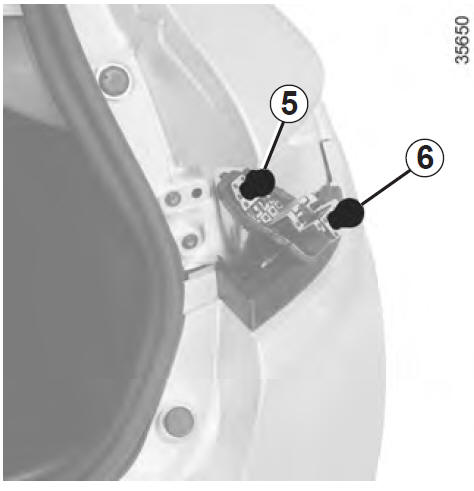

  1.  Feu de position et de stop Type de lampe : P21/5W.
  2.  Feu indicateur de direction Type de lampe : PY21.

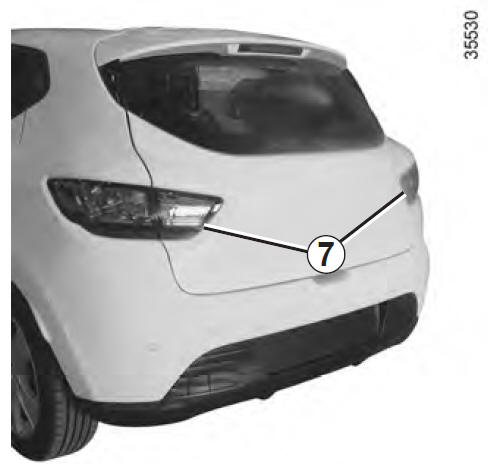

Feux de recul et de brouillard
Feux de recul et de brouillard arrière 7

Ouvrez la porte du coffre.

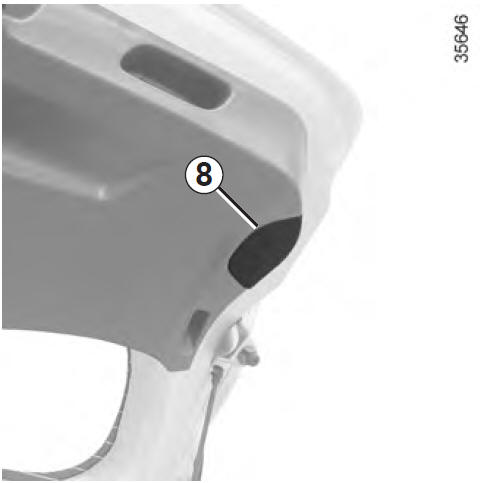

Déclippez les caches 8 et retirez-les.


Déclippez les caches 8 et retirez-les.

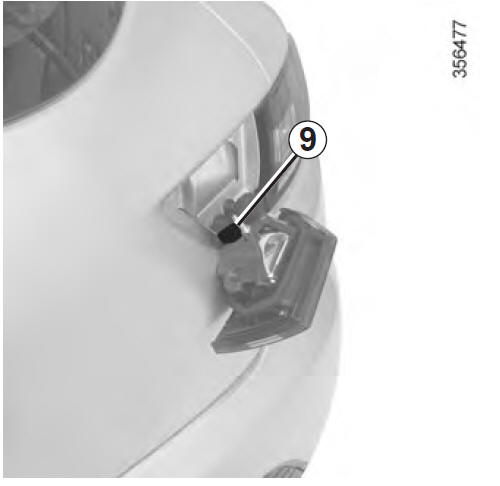

Tournez le porte-lampe 9 dans le sens


Tournez le porte-lampe 9 dans le sens inverse des aiguilles d’une montre et changez la lampe.

Pour le remontage procédez dans le sens inverse.

La lampe changée, veillez à bien repositionner le cache 8.

Feux de recul
Type de la lampe : H21.

Feux de brouillard arrière Type de la lampe : H21.

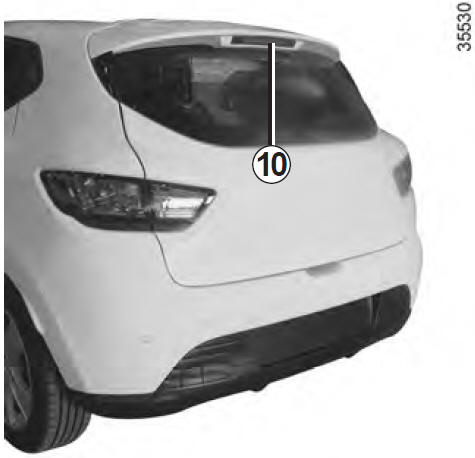

Troisième feu stop 10
Troisième feu stop 10

Consultez un Représentant de la marque.

sont sous pressionLes lampes
sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

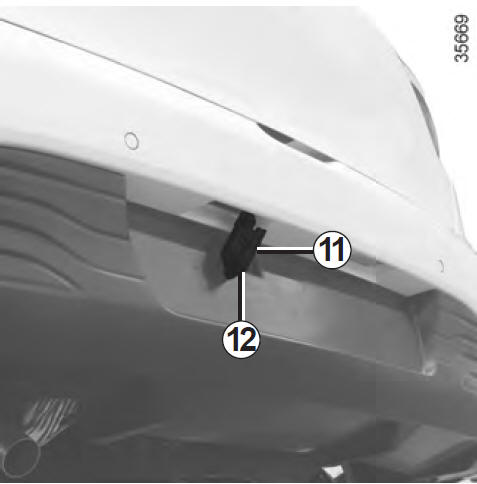

Éclaireurs plaque
Éclaireurs plaque d’immatriculation 11

  •  Déclippez l’éclaireur 11 en pressant la languette 12 ;
  •  retirez le couvercle de l’éclaireur pour accéder à la lampe.

Type de lampe : W5W.

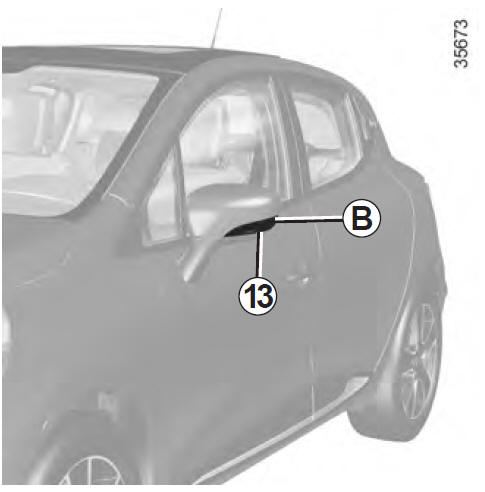

Répétiteurs latéraux 13
Répétiteurs latéraux 13

  •  Déclippez le répétiteur 13 (à l’aide un outil type tournevis plat positionnez en B pour basculer le répétiteur de l’arrière vers l’avant du véhicule) ;
  •  tournez d’un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.
