Fonctionnement

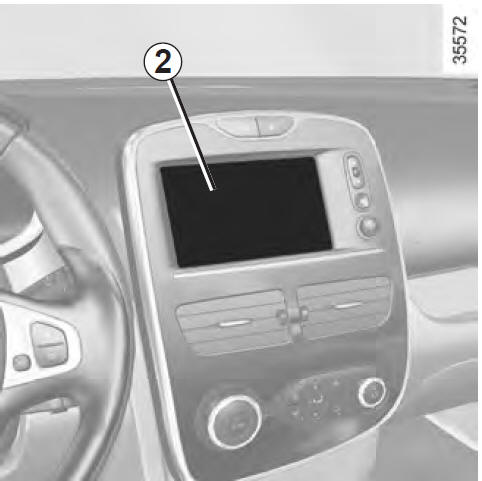

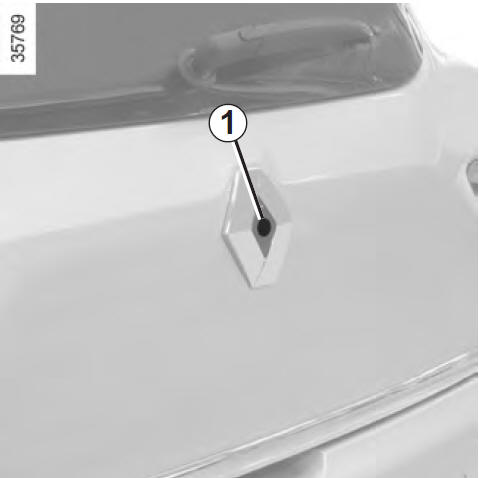

Au passage de la marche arrière (et jusqu’à 5 secondes environ après le passage sur un autre rapport), la caméra 1 située sur le hayon transmet une vue de l’environnement arrière du véhicule sur l’écran tactile 2 accompagné d’un ou de deux gabarits 3 et 4 (mobile et fixe).
Nota : veillez à ce que la caméra de recul ne soit pas occultée (saletés, boue, neige…).
Gabarit mobile 3 (suivant véhicule)
Il est représenté en bleu sur l’écran 2.
Il indique la trajectoire du véhicule en fonction de la position du volant.
Gabarit fixe 4
Le gabarit fixe est constitué de repères de couleurs A, B et C indiquant la distance derrière le véhicule :
Ce gabarit reste fixe et indique la trajectoire du véhicule si les roues sont en ligne avec le véhicule.
Ce système s’utilise d’abord à l’aide d’un ou de plusieurs gabarits (mobile pour la trajectoire, fixe pour la distance).
Lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément.
Nota : suivant véhicule, vous pouvez régler certains paramètres. Reportezvous à la notice de l’équipement.
L’écran représente une image inversée.
Les gabarits sont une représentation projetée sur sol plat, cette information est à ignorer lorsqu’elle se superpose à un objet vertical ou posé au sol. Les objets qui apparaissent sur le bord de l’écran peuvent être déformés. En cas de trop forte luminosité (neige, véhicule au soleil…), la vision de la caméra peut être perturbée. Lorsque le coffre est ouvert ou mal fermé, le message «coffre ouvert» apparaît et, suivant véhicule, l’affichage caméra disparaît. |
Cette
fonction est une aide supplémentaire. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manoeuvre. |
Consignes de sécurité importantes
ATTENTIONSi les travaux de maintenance ne sont pas effectués
correctement, la sécurité de fonctionnement de votre véhicule peut être
compromise. Vous pourriez alors perdre le contrôle de votre véhicule et
provoquer un accident. En outre, ...
Déverrouillage de secours du hayon
Si vous ne pouvez plus ouvrir le hayon de l'extérieur, utilisez le déverrouillage
de secours qui se trouve sur la face intérieure du hayon.
Retirez la clé de secours de la clé.
Vous trouverez les cotes d'ouverture du hayon dans le chapitre « Caract ...
Pack Trajectoire
Le Pack Trajectoire comprend l'avertisseur d'angle mort et l'assistant de trajectoire.
Avertisseur d'angle mort
Remarques générales
L'avertisseur d'angle mort surveille certaines zones situées de chaque côté du
véhicule au moyen de ...
