Renault Clio: Projecteurs avant (remplacement des lampes)

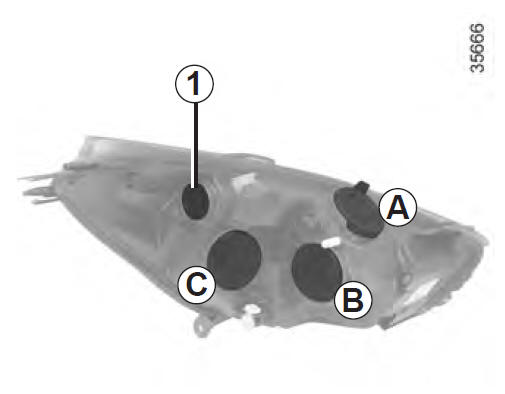

Feu indicateur de direction
Tournez d’un quart de tour le porte-lampe 1 et sortez la lampe.
Type de lampe : PY24.
Après la remise en place de la lampe, assurez-vous du bon verrouillage.
 Désactiver
la fonction Stop and Start pour toute intervention dans le compartiment moteur. |

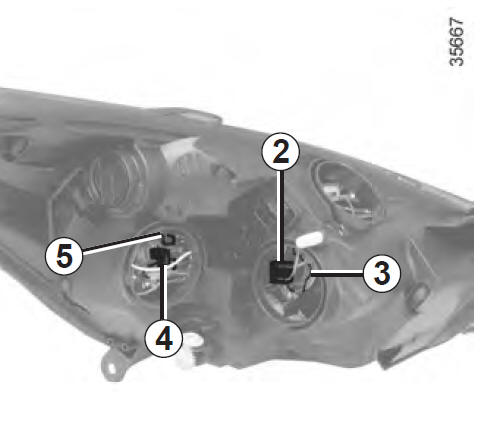

Feu de croisement

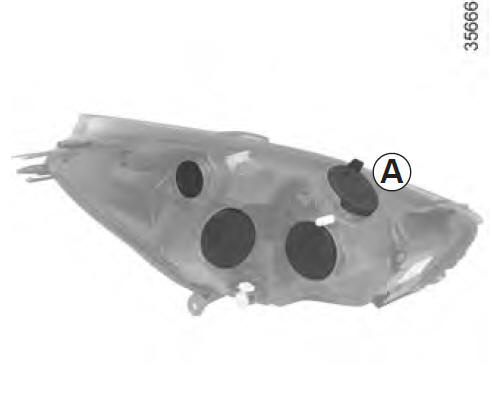

Déposez le cache A pour vous permettre de voir le porte-lampes.
Pour changer la lampe :
- déposez le cache B ;
- déconnectez le câblage 2 ;
- dégrafez le ressort 3 et sortez la lampe.
Type de lampe : H7
Feu de route
Pour changer la lampe :
- déposez le cache C ;
- déconnectez le câblage 4 ;
- dégrafez le ressort 5 et sortez la lampe.
Type de lampe : H1
Utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.
Ne touchez pas le verre de la lampe.
Tenez-la par son culot.
La lampe changée, veillez à bien repositionner le cache.
| Lors des
interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures. |

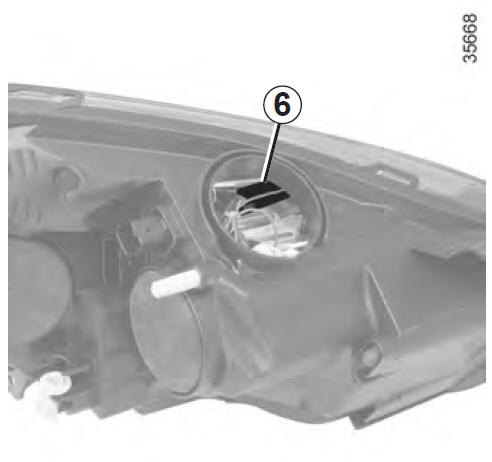

Feu de position avant
Pour changer la lampe, déposez le cache A.
Tirez sur le porte-lampe 6 pour atteindre la lampe.
Type de lampe : W5W.
 Lors des
interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures. |
| Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles. |
 Les lampes
sont sous pression et peuvent éclater lors du remplacement. Risque de blessures. |
Feux de jour 7
Consultez un Représentant de la marque.
Feux de brouillard avant 8
Du fait de la nécessité de démonter le bouclier avant, consultez un Représentant de la marque.
Type de la lampe : H16.
Projecteurs additionnels
Si vous désirez équiper votre véhicule de projecteurs « antibrouillard », consultez un Représentant de la marque.
 Toute
intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l’adaptation, car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur). |
