Mercedes-Benz Classe B: Montage ultérieur de radiotéléphones et de téléphones portables (émetteurs RF)

Mercedes-Benz Classe B / Manuel du conducteur Mercedes Classe B / Caractéristiques techniques / Electronique du véhicule / Montage ultérieur de radiotéléphones et de téléphones portables (émetteurs RF)

ATTENTION

Les émetteurs RF dont le montage ultérieur n'a pas été réalisé correctement peuvent perturber l'électronique du véhicule. La sécurité de fonctionnement du véhicule et, par conséquent, votre propre sécurité sont ainsi compromises.

Confiez le montage ultérieur d'émetteurs RF à un atelier qualifié.

ATTENTION

Les émetteurs RF dont le montage ultérieur n'a pas été réalisé correctement peuvent provoquer un rayonnement électromagnétique puissant dans l'habitacle. L'utilisation d'une antenne extérieure permet de se protéger contre les éventuels risques liés aux champs électromagnétiques, actuellement débattus par la communauté scientifique.

Confiez le montage ultérieur d'émetteurs RF à un atelier qualifié.

Le non-respect des conditions d'installation et d'utilisation des émetteurs RF peut entraîner l'annulation de l'autorisation de mise en circulation.

Respectez en particulier les conditions suivantes :

Utilisez uniquement des bandes de fréquences autorisées.
Respectez les puissances de sortie maximales dans ces bandes de fréquences.
Respectez les emplacements de montage des antennes autorisés.

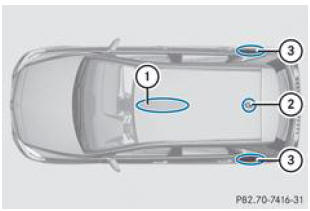

Lorsque les émetteurs RF sont correctement montés, les antennes peuvent se trouver aux emplacements suivants :

Zone avant du toit [1]
Zone arrière du toit
Ailes arrière [2]

Pour le montage ultérieur d'émetteurs RF, vous devez respecter la spécification technique ISO/TS 21609 [3] . Vous devez respecter les dispositions légales en vigueur pour les pièces rapportées.

Si votre véhicule est équipé d'un prééquipement pour la radio, utilisez les raccords d'alimentation électrique et les raccords d'antenne prévus dans le prééquipement. Lors du montage, tenez impérativement compte des notices d'utilisation complémentaires du fabricant.

Toute divergence concernant les bandes de fréquences, les puissances d'émission maximales ou les emplacements de montage des antennes nécessite l'accord préalable de Mercedes-Benz.

Les puissances d'émission maximales (PEAK) au niveau de la base d'antenne ne doivent pas être supérieures aux valeurs suivantes :

Bande de fréquences	Puissance d'émission maximale
Ondes courtes (f < 54 MHz )	100 W
Bande des 4 m	30 W
Bande des 2 m	50 W
Réseau 3RP/TETRA	35 W
Bande des 70 cm	35 W
GSM/DCS/PCS 850/900/1800/1900	10 W
UMTS/LTE	10 W

Les éléments suivants peuvent être utilisés sans restriction dans le véhicule :

Emetteurs RF ayant une puissance d'émission maximale de 100 mW
Téléphones portables (GSM/DCS/PCS/UMTS/LTE)

Pour les bandes de fréquences suivantes, il n'existe aucune restriction pour les emplacements de montage des antennes à l'extérieur du véhicule :

Réseau 3RP/TETRA
Bande des 70 cm
GSM/DCS/PCS
UMTS/LTE

Notes de bas de page

[1] Véhicules équipés d'un toit ouvrant panoramique : zone non autorisée.

[2] Recommandation : montez l'antenne en direction du milieu de la chaussée.

[3] ISO/TS 21609 : véhicules routiers — Guide sur la compatibilité électromagnétique (CEM) pour l'installation en seconde monte d'équipements radiotéléphone
