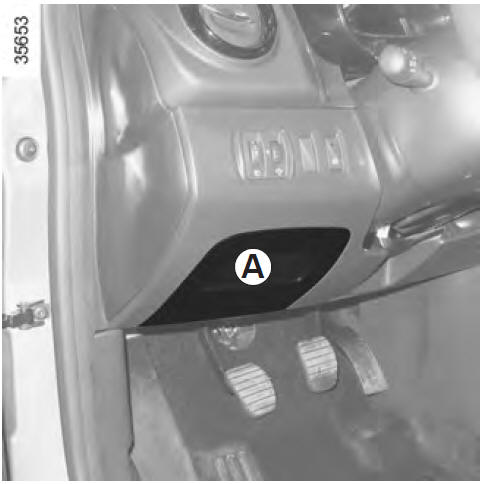

Fusibles dans l’habitacle A

En cas de non-fonctionnement d’un appareil électrique, vérifiez l’état des fusibles.

Déclippez la trappe A.

Affectation des fusibles : Si le véhicule est équipé de l’essuyage automatique du pare-brise et de l’allumage automatique des feux, reportez-vous au schéma C. Sinon, reportez-vous au schéma D.

Selon la législation en vigueur ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

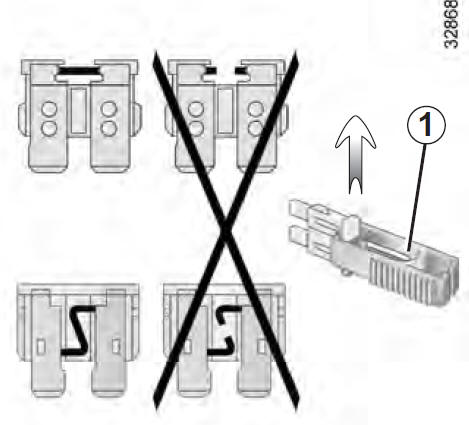

Pince 1
Pince 1

Débrochez le fusible à l’aide de la pince 1, située au dos de la trappe A.

Pour le sortir de la pince, glissez-le latéralement.

Il est recommandé de ne pas utiliser les emplacements fusibles libres.

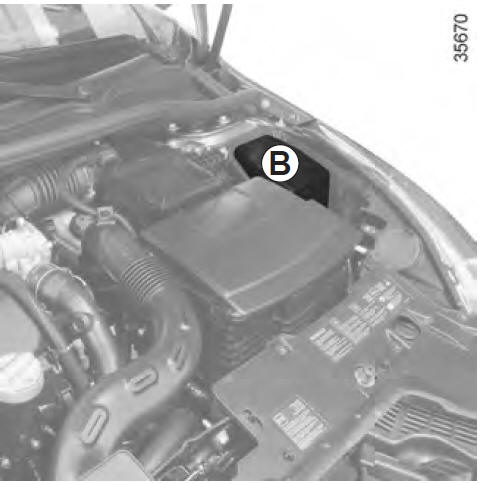

Fusibles dans le compartiment moteur B

Certaines fonctions sont protégées par des fusibles situés dans le compartiment moteur dans le boîtier B.

Toutefois, du fait de leur accessibilité réduite, nous vous conseillons de faire remplacer ces fusibles par un Représentant de la marque.

Vérifiez le
fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d’origine.

Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.

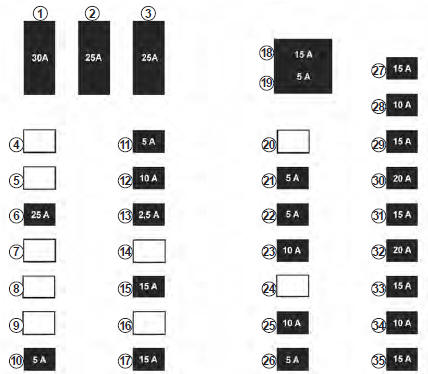

Affectation des fusibles schéma C (la présence des fusibles dépend du niveau d’équipement du véhicule)

Numéro	Affectation
1	Essuie-vitre avant
2	Feux de jour avant gauche, feux de position droit, feu de route gauche, feu de croisement droit
3	Eclairage intérieur, éclairage plaque d’immatriculation, feux de brouillard
4	Emplacement vide
5	Emplacement vide
6	Feu de jour avant droit, feux de position gauche, feu de route droit, feu de croisement gauche
7	Emplacement vide
8	Emplacement vide
9	Emplacement vide
10	Commande sous volant
11	Condamnation porte, capteur pluie et lumière, capteur d’angle du volant, bouton de démarrage véhicule
12	Plafonnier, éclaireur de coffre, climatisation
13	ABS-ESC, contacteur de stop
14	Emplacement vide
15	Avertisseur sonore
16	Emplacement vide
17	-
18	Radio et multimédia, prise diagnostic
19	Direction assistée
20	Emplacement vide
21	Emplacement vide
22	Injection, démarrage, pompe à carburant
23	Contacteur de stop
24	Emplacement vide
25	Réglage en hauteur des projecteurs, lunette arrière, chauffage, aide au parking, regulateur de vitesse, radio, siège chauffant, alerte ceinture de sécurité
26	Boite de vitesses automatique
27	Feux de marche arrière, essuie-vitre arrière, unité centrale habitacle
28	Tableau de bord
29	Commande sous volant, équipement complémentaire
30	Climatisation
31	Essuie-vitres avant et arrière, feux de marche arrière
32	Condamnation des ouvrants
33	Indicateurs de direction
34	Unité centrale habitacle, accès mains libres
35	Eclairage intérieur, lève-vitres électriques, climatisation, rétroviseurs électriques, feux stop, ABS

Affectation des fusibles schéma D (la présence des fusibles dépend du niveau d’équipement du véhicule)

Numéro	Affectation
1	Emplacement vide
2	Feux de brouillard avant
3	Essuie-vitres
4	Feux de position droit
5	Feux de position gauche
6	Feu de croisement droit
7	Feu de croisement gauche
8	Feu de route droit
9	Feu de route gauche
10	Commande sous volant
11	Lève-vitres électriques arrière, capteur d’angle du volant, bouton de démarrage véhicule
12	Plafonnier, éclaireur de coffre, climatisation
13	ABS-ESC, contacteur de stop
14	Commande sous volant
15	Avertisseur sonore
16	Feux brouillard arrière
17	-
18	Radio et multimédia, prise diagnostic
19	Direction assistée
20	Emplacement vide
21	Airbag, verrou électrique de colonne de direction
22	Injection, démarrage, pompe à carburant
23	Contacteur de stop
24	Feux de jour
25	Réglage en hauteur des projecteurs, lunette arrière, chauffage, aide au parking, regulateur de vitesse, radio, siège chauffant, alerte ceinture de sécurité
26	Boite de vitesses automatique
27	Feux de marche arrière, essuie-vitre arrière, unité centrale habitacle
28	Tableau de bord
29	Commande sous volant, équipement complémentaire
30	Climatisation
31	Essuie-vitre avant et arrière, feux de marche arrière
32	Condamnation des ouvrants
33	Indicateurs de direction
34	Unité centrale habitacle, accès mains libres
35	Eclairage intérieur, lève-vitres électriques, climatisation, rétroviseurs électriques, feux stop, ABS
