Renault Clio: Dispositifs de retenue complémentaires aux ceintures avant aux ceintures arrière latéraux - Faites connaissance avec votre véhicule - Manuel du conducteur Renault ClioRenault Clio: Dispositifs de retenue complémentaires aux ceintures avant aux ceintures arrière latéraux

Renault Clio / Manuel du conducteur Renault Clio / Faites connaissance avec votre véhicule / Dispositifs de retenue complémentaires aux ceintures avant aux ceintures arrière latéraux

Suivant véhicule, ils peuvent être constitués de :

  •  prétensionneurs d’enrouleur de ceinture de sécurité à l’avant ;
  •  limiteurs d’effort de thorax ;
  •  airbags frontaux conducteur et passager.

Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l’occasion de chocs frontaux.

Suivant le niveau de violence du choc, le système peut déclencher :

  •  le blocage de la ceinture de sécurité ;
  •  le prétensionneur de l’enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ;
  •  les airbags.

Prétensionneurs
Prétensionneurs

Les prétensionneurs servent à plaquer la ceinture contre le corps, à plaquer l’occupant sur son siège et à augmenter ainsi son efficacité.

Contact mis, lors d’un choc de type frontal important et suivant la violence du choc, le système peut déclencher le prétensionneur de l’enrouleur de ceinture de sécurité 1 qui rétracte instantanément la ceinture.

À la suite d’un accident,

  • À la suite d’un accident, faites vérifier l’ensemble des moyens de retenue.
  •  Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.
  •  Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les prétensionneurs et airbags.
  •  Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté.
  •  Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du générateur de gaz des prétensionneurs et airbags.

Limiteur d’effort

À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

Airbags conducteur et passager

Il équipe les places avant côté conducteur et passager.

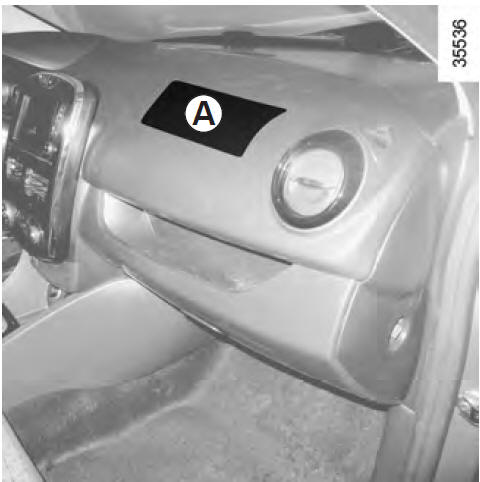

Un marquage « Airbag » sur le volant, la planche de bord (zone de l’airbag A) et, suivant véhicule, une vignette en partie inférieure du pare-brise rappellent la présence de cet équipement.

Chaque système airbag est composé de :

  •  un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ;
  •  un boîtier électronique de surveillance du système commandant l’allumeur électrique du générateur de gaz ;
  •  un témoin de contrôle å au tableau de bord. unique
    au tableau de bord.


d’airbag utiliseLe système
d’airbag utilise un principe pyrotechnique, ce qui explique qu’à son déploiement, il produit de la chaleur, libère de la fumée (ce qui n’est pas le signe d’un départ d’incendie) et génère un bruit de détonation.

Le déploiement de l’airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments

Fonctionnement


Fonctionnement

Le système n’est opérationnel que contact mis.

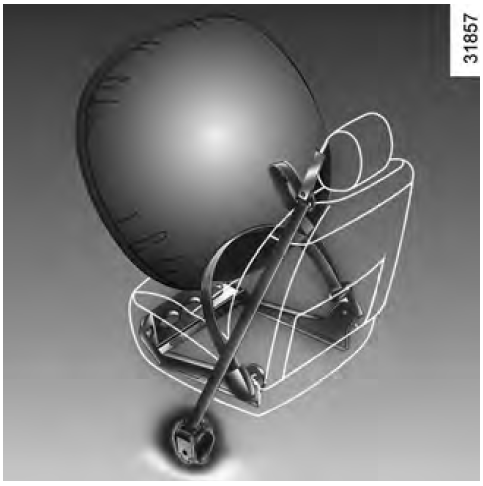

Lors d’un choc violent de type frontal, les airbags se gonflent rapidement, permettant ainsi d’amortir l’impact de la tête et du thorax du conducteur sur le volant et du passager sur la planche de bord ; puis ils se dégonflent immédiatement après le choc afin d’éviter toute entrave pour quitter le véhicule.

Anomalies de<>
Anomalies de fonctionnement

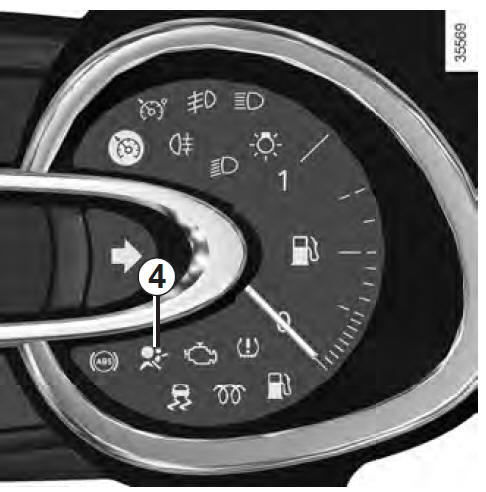

Le témoin 4 å s’allume au tableau
s’allume au tableau de bord à la mise sous contact puis s’éteint après quelques secondes.

S’il ne s’allume pas à la mise sous contact ou s’il s’allume moteur tournant, il signale une défaillance du système.

Consultez au plus tôt un Représentant de la marque. Tout retard dans cette démarche peut signifier une perte dans l’efficacité de la protection.

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture.

concernant l’airbag conducteurAvertissements
concernant l’airbag conducteur
  •  Ne modifier ni le volant, ni son coussin.
  •  Tout recouvrement du coussin du volant est interdit.
  •  Ne fixer aucun objet (épinglette, logo, montre, support de téléphone…) sur le coussin.
  •  Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque).
  •  Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac.

Avertissements concernant l’airbag passager

  •  Ne pas coller ni fixer d’objets (épinglettes, logo, montre, support de téléphone…) sur la planche de bord dans la zone de l’airbag.
  •  Ne rien interposer entre la planche et l’occupant (animal, parapluie, canne, paquets…).
  •  Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête…) de la planche.
  •  Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc.

IL EST INTERDIT D’INSTALLER UN SI ÈGE ENFANT DOS À LA ROUTE SUR LE SI ÈGE PASS AGER AVANT TANT QUE LES DIS POSI TIFS COM PLÉM ENTAIRES À LA CEINTURE PASS AGER AVANT NE SO NT PAS DÉS ACTIVÉS .

(reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1)

Limiteur d’effort

À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

À la suite d’un accident,

  • À la suite d’un accident, faites vérifier l’ensemble des moyens de retenue.
  •  Toute intervention sur le système complet (airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.
  •  Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les airbags.

Airbags latéraux

Il s’agit d’un airbag pouvant équiper chaque siège avant et qui se déploie sur le côté du siège (côté portière) afin de protéger les occupants en cas de choc latéral violent.

Suivant véhicule, un marquage sur le pare-brise vous rappelle la présence de moyens de retenue complémentaires (airbags, prétensionneurs…) dans l’habitacle.



concernant l’airbag latéralAvertissement
concernant l’airbag latéral
  •  Monte de housses : les sièges équipés d’airbag nécessitent des housses spécifiques à votre véhicule. Consultez un Représentant de la marque pour savoir si de telles housses sont disponibles. L’utilisation de toute autre housse (ou de housses spécifiques à un autre véhicule) pourrait affecter le bon fonctionnement de ces airbags et porter atteinte à votre sécurité.
  •  Ne pas placer d’accessoire, d’objet ou même un animal entre le dossier, la portière et les habillages intérieurs. Ne pas également couvrir le dossier du siège d’objets tels que vêtements ou accessoires. Cela pourrait affecter le bon fonctionnement de l’airbag ou provoquer des blessures lors de son déploiement.
  •  Tout démontage ou toute modification du siège et des habillages intérieurs est interdit sauf par le personnel habilité du Réseau de la marque.
  •  Les fentes sur les dossiers avant (côté portière) correspondent à la zone de déploiement de l’airbag : il est interdit d’y introduire des objets.

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture.

est conçu pour compléter l’action de la ceinture de sécurité, etL’airbag
est conçu pour compléter l’action de la ceinture de sécurité, et l’airbag et la ceinture de sécurité constituent des éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence, le non-port de la ceinture de sécurité exposant les occupants à des blessures aggravées en cas d’accident, et pouvant également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploiement de l’airbag lui-même.

Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n’est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres… peuvent provoquer le déclenchement de ces systèmes.

  •  Toute intervention ou modification sur le système complet airbag (airbags, prétensionneurs, boîtier électronique, câblage…) est rigoureusement interdite (sauf par le personnel qualifié du Réseau de la marque).
  •  Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag.
  •  Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l’objet d’un accident, d’un vol ou d’une tentative de vol.
  •  Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d’utilisation et d’entretien.
  •  Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du (des) générateur(s) de gaz.
