Ford Fiesta: Tableau de spécification des
ampoules - Entretien - Manuel du conducteur Ford FiestaFord Fiesta: Tableau de spécification des ampoules

Ford Fiesta / Manuel du conducteur Ford Fiesta / Entretien / Tableau de spécification des ampoules

Eteignez les phares et coupez leAVERTISSEMENTS


Eteignez les phares et coupez le contact. Le non-respect de cet avertissement peut entraîner des blessures corporelles graves.

Assurez-vous que les ampoules ont refroidi avant de les retirer. Le non-respect de cet avertissement peut entraîner des blessures corporelles graves.

Note : Ne poser que les ampoules spécifiées.

Note : Les instructions suivantes expliquent comment déposer les ampoules. Poser les ampoules de rechange dans l'ordre inverse de la dépose (sauf indications contraires).

Phare


  1. Feux de croisement
  2.  Feu de route et feu de position
  3.  Clignotant

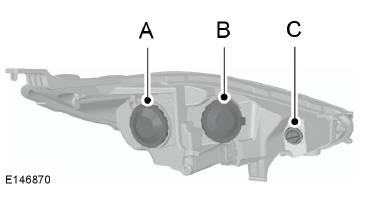

Note : Retirez les couvercles pour accéder aux ampoules.

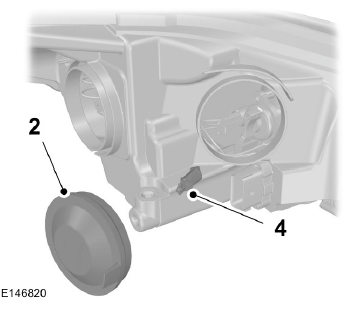

Feux de croisement

  1. Déposez le phare. Voir Dépose d'un phare .


  1. Déposez le cache.
  2.  Débranchez le connecteur.
  3.  Libérez le clip et déposez l'ampoule.

Note : Ne touchez pas le verre de l'ampoule.

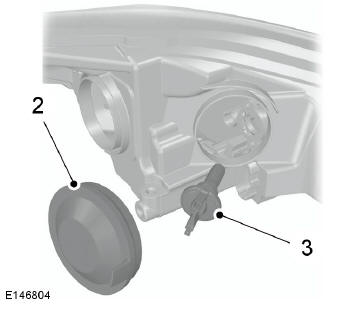

Feux de route

  1.  Déposez le phare. Voir Dépose d'un phare .


  1. Déposez le cache.
  2.  Tournez l'ampoule dans le sens contraire des aiguilles d'une montre et déposez-la.

Note : Ne touchez pas le verre de l'ampoule.

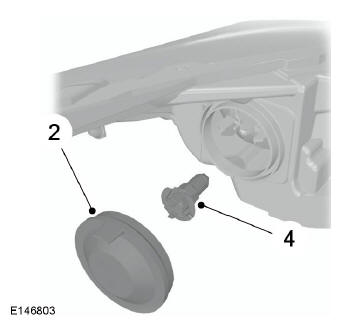

Feu de position

  1. Déposez le phare. Voir Dépose d'un phare .


  1. Déposez le cache.
  2.  Déposez le porte-ampoule.
  3.  Déposez l'ampoule.

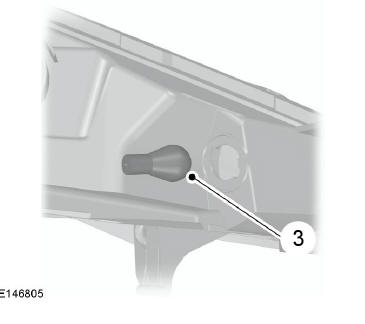

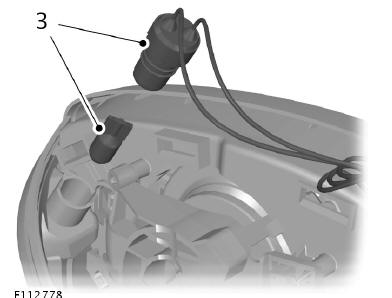

Indicateur de direction

  1.  Déposez le phare. Voir Dépose d'un phare .


  1. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  2.  Appuyez doucement sur l'ampoule, tournez-la dans le sens contraire des aiguilles d'une montre, puis déposez-la.

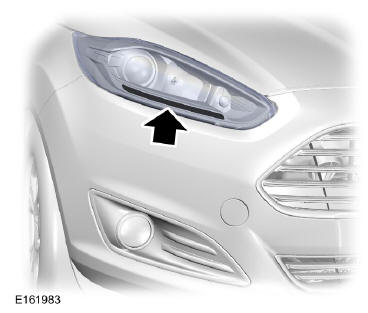

Feux de jour

Note : Cet élément n'est pas réparable ;


Note : Cet élément n'est pas réparable ; veuillez contacter un concessionnaire agréé en cas de dysfonctionnement.

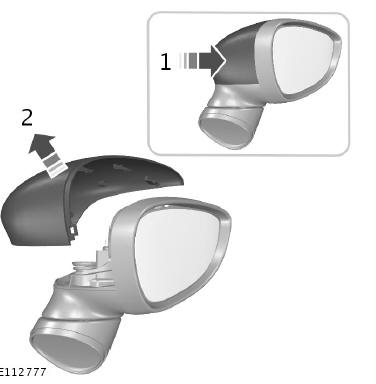

Répétiteur latéral


  1. Appuyez sur le côté du cache pour dégager les clips.
  2.  Déposez le cache.


  1. Déposez le porte-ampoule. Déposez l'ampoule.

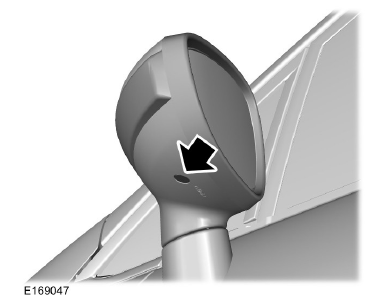

Feux d'approche

Note : Cet élément n'est pas réparable ;


Note : Cet élément n'est pas réparable ; veuillez contacter un concessionnaire agréé en cas de dysfonctionnement.

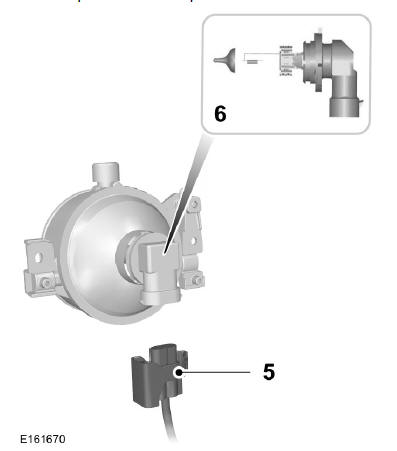

Projecteurs antibrouilla


  1. Retirez les clips de fixation pour accéder à l'optique de phare.

Note : L'ampoule de phare antibrouillard


Note : L'ampoule de phare antibrouillard ne peut pas être séparée du porte-ampoule.

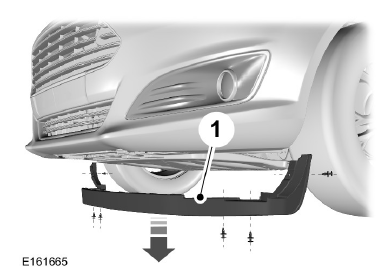

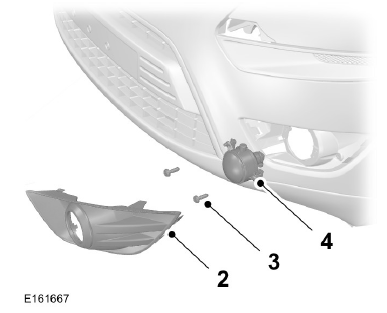

  1.  Déposez le cache à l'aide d'un outil approprié.
  2. Déposer les vis.
  3. Déposez la lampe.


  1. Débranchez le connecteur.
  2. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.

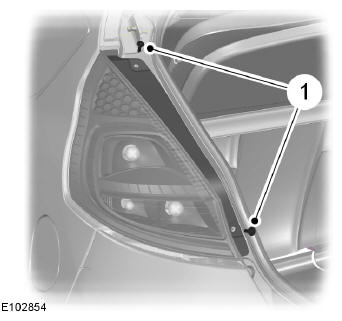

Feux arrière


  1. Déposer les vis.

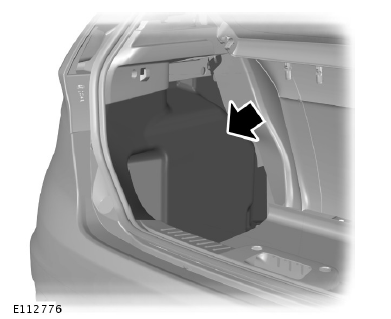

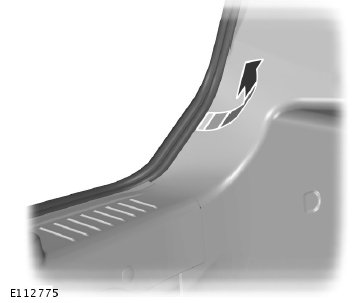

  1. Soulevez le joint du coffre à bagages.


  1. Déposez la moquette.

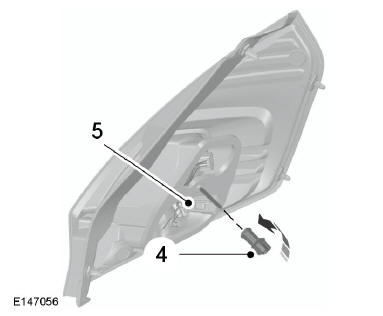

  1. Déposez l'écrou à oreilles.
  2.  Débranchez le connecteur.
  3.  Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.


  1. Appuyez doucement sur l'ampoule, tournez-la dans le sens contraire des aiguilles d'une montre, puis déposez-la.

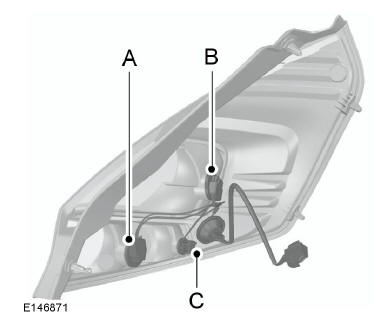

  1. Clignotant
  2.  Feu arrière et feu stop
  3.  Marche arrière

Troisième feu stop

Note : Cet élément n'est pas réparable ; veuillez contacter un concessionnaire agréé en cas de dysfonctionnement.

Eclairage de plaque d'immatriculation

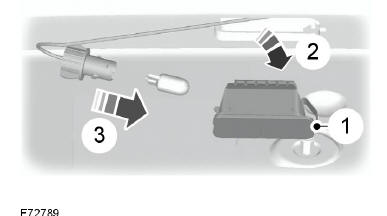

  1. En procédant avec précaution, dégagez le clip élastique.
  2.  Déposez la lampe.
  3.  Déposez l'ampoule.

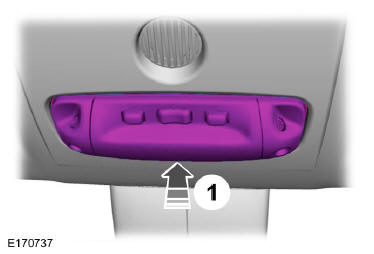

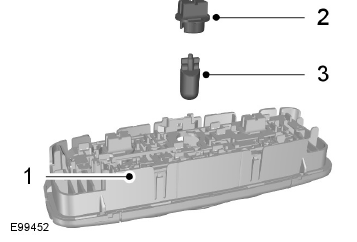

Plafonnier

Note : Ne déposez pas le verre de la lampe.

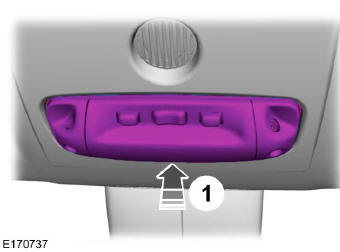

  1. A l'aide d'un outil approprié, un tournevis par exemple, déposez la lampe avec précaution.


  1. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  2.  Déposez l'ampoule.

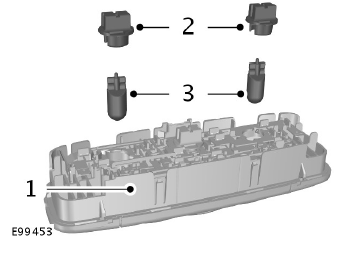

Lampes de lecture

Note : Ne déposez pas le verre de la lampe.


  1. A l'aide d'un outil approprié, un tournevis par exemple, déposez la lampe avec précaution.


  1. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  2.  Déposez l'ampoule.

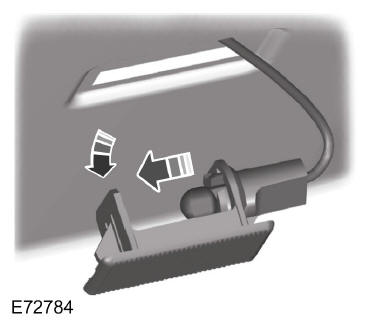

Eclairage de coffre à bagages, éclairage de plancher et éclairage de hayon


  1. Dégagez avec précaution la lampe en faisant levier.
  2.  Déposez l'ampoule.
    Remplacement d'une ampoule
    AVERTISSEMENTS Eteignez les phares et coupez le contact. Le non-respect de cet avertissement peut entraîner des blessures corporelles graves. Assurez-vous que les ampoule ...

    Tableau de spécification des ampoules
    Note : Certains véhicules sont équipés de feux à LED. Ces éléments ne sont pas réparables, veuillez contacter votre concessionnaire en cas d ...
