Mercedes-Benz Classe B: Remplacement des ampoules arrière - Remplacement des ampoules - Eclairage et essuie-glaces - Manuel du conducteur Mercedes Classe BMercedes-Benz Classe B: Remplacement des ampoules arrière

Ouverture et fermeture de la garniture latérale

Avant de pouvoir remplacer les ampoules des blocs optiques arrière, vous devez ouvrir la garniture latérale du compartiment de chargement.

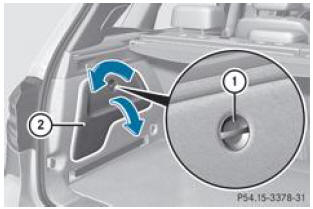

Garniture latérale gauche


Garniture latérale gauche

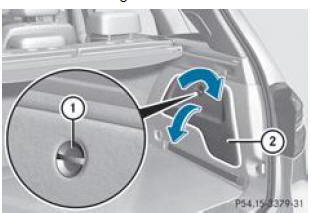

Garniture latérale droite


Garniture latérale droite

  • Ouverture : tournez le bouton de déverrouillage 1 de 90° dans le sens de la flèche et retirez la garniture latérale 2.
  • Fermeture : mettez la garniture latérale 2 en place et tournez le bouton de déverrouillage 1 de 90° dans le sens opposé à celui de la flèche.

Blocs optiques arrière

Clignotants/feux arrière et feux stop

  • Eteignez le système d'éclairage.
  • Ouvrez le compartiment de chargement.
  • Ouvrez la garniture latérale.

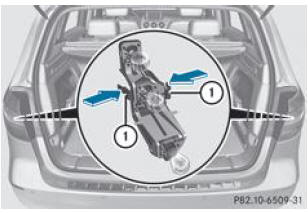

  • Appuyez simultanément sur les languettes de retenue 1 dans le sens de la flèche et retirez le porte-ampoule.

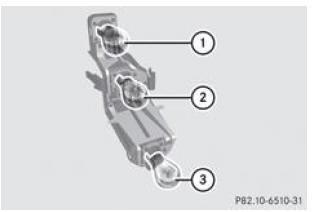

Porte-ampoule


Porte-ampoule

  1. Feu arrière/feu stop [1]
  2. Clignotant (véhicules sans LED)
  3. Feu arrière (véhicules sans LED)
  • Enfoncez légèrement l'ampoule défectueuse dans le porte-ampoule, puis tournez-la dans le sens inverse des aiguilles d'une montre pour la retirer du porte-ampoule.
  • Mettez l'ampoule neuve correspondante en place dans le porte-ampoule et tournez-la dans le sens des aiguilles d'une montre.
  • Mettez le porte-ampoule en place et appuyez dessus.

Les languettes de retenue du porte-ampoule s'encliquettent de manière audible.

  • Fermez la garniture latérale.

Feux de recul et feu antibrouillard arrière

En raison de l'accessibilité réduite, nous vous recommandons de confier à un atelier qualifié le remplacement des ampoules des feux de recul et du feu antibrouillard arrière qui se trouvent dans le hayon.

  • Eteignez le système d'éclairage.
  • Ouvrez le hayon.

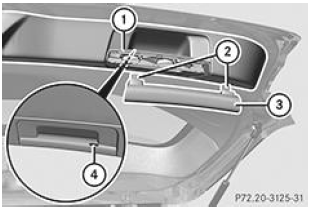

  • Introduisez un objet plat et lisse (un tournevis, par exemple) dans l'évidement 4 situé à l'intérieur de la poignée de fermeture assistée et retirez la partie supérieure de la poignée 3 en faisant levier.
  • Détachez la partie inférieure 1 de la poignée de la garniture en tirant dessus d'un coup sec et mettez-la de côté.

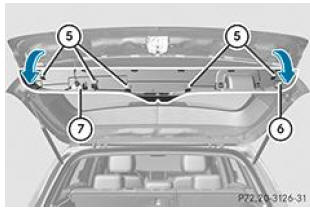

  • Saisissez la garniture 6 par l'intérieur du côté droit et déclipsez-la sur toute la longueur en tirant doucement.
  • Déverrouillez les 2 verrous de la fiche de l'éclairage 7 de localisation et débranchez-la.
  • Mettez la garniture 6 de côté.

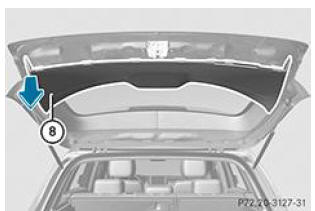

  • Du côté où l'ampoule doit être remplacée, déclipsez la partie restante de la garniture 8 en tirant d'un coup sec jusqu'à ce que le porte-ampoule 9 soit accessible.

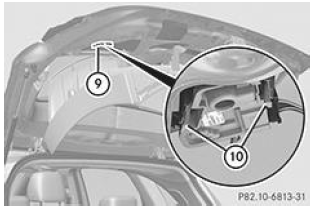

  • Déverrouillez le porte-ampoule 9 à l'aide des 2 leviers latéraux 10.

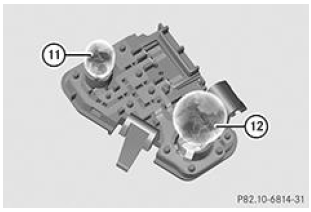

Porte-ampoule


Porte-ampoule

  • Feu antibrouillard arrière 11: enfoncez légèrement l'ampoule dans le porte-ampoule 9, puis tournez-la dans le sens inverse des aiguilles d'une montre pour la retirer du porte-ampoule 9.
  • Mettez l'ampoule neuve en place dans le porte-ampoule 9 et tournez-la dans le sens des aiguilles d'une montre.
  • Feux de recul 12: retirez l'ampoule du porte-ampoule 9.
  • Mettez l'ampoule neuve en place dans le porte-ampoule 9.
  • Remettez le porte-ampoule 9 en place jusqu'à ce qu'il s'encliquette de manière audible.
  • Mettez la garniture 8 en place et donnez de légers coups avec la main jusqu'à ce qu'elle s'encliquette.
  • Avant de poursuivre la pose, vérifiez que les éléments mis de côté comportent bien tous les clips métalliques (2 clips 2 sur la partie supérieure de la poignée 3 et 5 clips 5 sur la garniture 6).
  • Si ce n'est pas le cas, retirez les clips métalliques restés dans les orifices du hayon et insérez-les aux emplacements correspondants.
  • Prenez la garniture 6 et branchez la fiche 7 de l'éclairage de localisation.
L'éclairage de localisation ne s'allume qu'après que vous avez fermé, puis rouvert le hayon.
  • Mettez la garniture 6 en place et donnez de légers coups avec la main en commençant par l'extérieur, jusqu'à ce qu'elle s'encliquette.
  • Clipsez à nouveau la partie inférieure de la poignée 1.
  • Enfoncez la partie supérieure de la poignée 3 dans la partie inférieure 1 jusqu'à encliquetage.

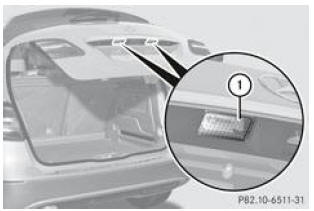

Eclairage de la plaque d'immatriculation


  • Eteignez l'éclairage.
  • Ouvrez le hayon.
  • Pointez un tournevis de l'extérieur sur le diffuseur 1.
  • Soulevez le diffuseur 1 en faisant levier, puis retirez-le.
  • Remplacez l'ampoule.
  • Remettez le diffuseur 1 de l'éclairage de la plaque d'immatriculation en place et appuyez dessus jusqu'à encliquetage.

Notes de bas de page

[1] Véhicules équipés de LED : uniquement feu stop.
