Opel Corsa: Remplacement des ampoules - Soins du véhicule - Manuel du conducteur Opel CorsaOpel Corsa: Remplacement des ampoules

Couper le contact et désactiver les commutateurs concernés ou fermer les portes.

Maintenir une ampoule uniquement par son culot. Ne pas toucher le verre de l'ampoule avec les doigts nus.

Ne remplacer les ampoules que par des ampoules du même type.

Pour remplacer des lampes sur le côté droit du compartiment moteur, détacher

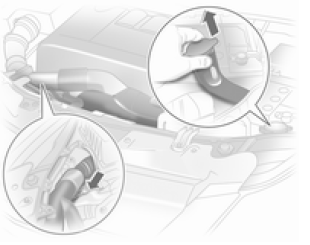

Pour remplacer des lampes sur le côté droit du compartiment moteur, détacher le flexible d'air du filtre à air du côté droit.

Sur les véhicules OPC, il est recommandé de confier le remplacement des ampoules à un atelier.

Pour remplacer l'ampoule du côté gauche, enlever le couvercle de la boîte à fusibles  ainsi que la tubulure de remplissage du réservoir de lave-glace avant, en le sortant par le haut. Du liquide de lave-glace peut s'échapper si le réservoir est rempli à ras bord.

Phares halogènes

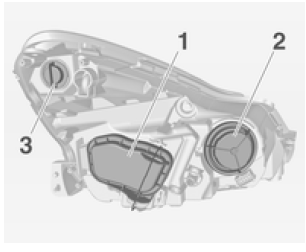

Les phares sont dotés de systèmes indépendants pour les feux de croisement 1


Les phares sont dotés de systèmes indépendants pour les feux de croisement 1 (ampoule extérieure), feux de route 2 (ampoule intérieure) et les feux de jour/de position 3.

Feux de croisement

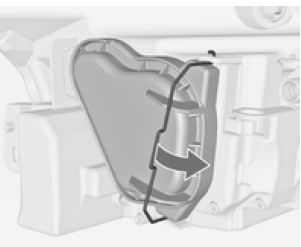

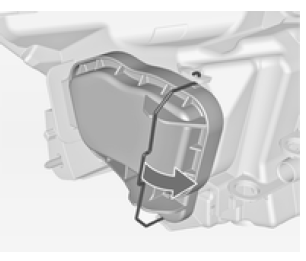

  1. Libérer l'attache en ressort et enlever le couvercle de protection 1.

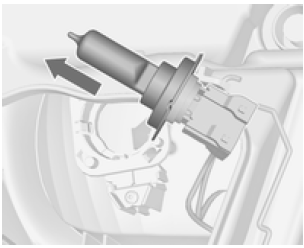

  1. Appuyer sur les côtés du culot et enlever l'ampoule du réflecteur.


  1. Débrancher la fiche de l'ampoule.

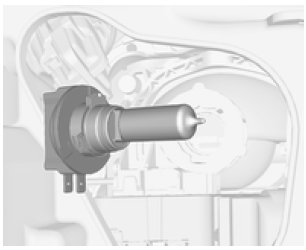

  2. Introduire la nouvelle ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
  3.  Encliqueter l'ampoule.
  4.  Brancher la fiche sur l'ampoule.
  5.  Placer le couvercle de protection et encliqueter l'attache en ressort.

Feux de route

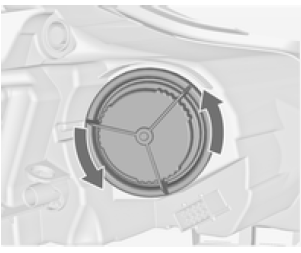

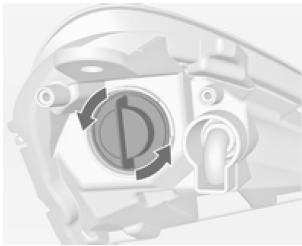

  1. Tourner le couvercle de protection 2 dans le sens antihoraire et l'enlever.
  2.  Débrancher la fiche de l'ampoule.

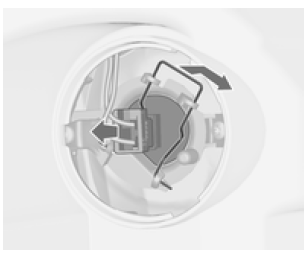

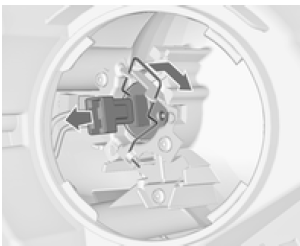

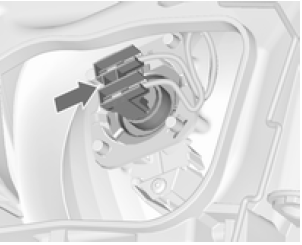

  1. Désencliqueter la languette-ressort de l'attache en la déplaçant et la pivotant sur le côté.

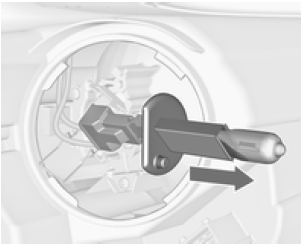

  1. Enlever l'ampoule du boîtier du réflecteur.
  2. Lors de la pose de l'ampoule neuve, introduire les ergots dans les logements du réflecteur.
  3. Poser la languette-ressort et brancher la fiche sur l'ampoule.
  4. Placer le couvercle de protection.

Feux de jour/latéraux

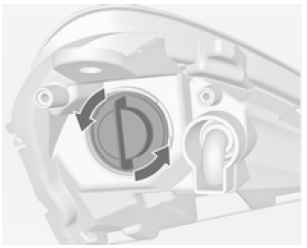

  1. Faire tourner la douille de l'ampoule 3 dans le sens antihoraire pour la désencliqueter.

    Extraire la douille de l'ampoule de feu de position de son réflecteur.

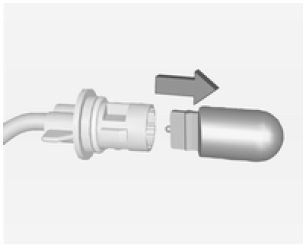

  1. Enlever l'ampoule de la douille, introduire une nouvelle ampoule.
  2. Introduire la douille de l'ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
  3.  La faire tourner dans le sens horaire pour l'encliqueter.

Clignotant avant

Les clignotants avant sont dotés d'ampoule longue durée de vie. En cas de défaillance, faire remplacer l'ampoule par un atelier.

Éclairage directionnel adaptatif

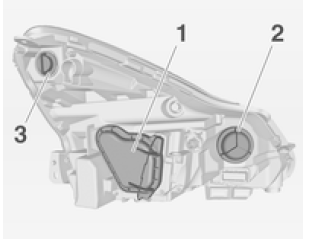

Les phares sont dotés de systèmes indépendants pour les feux de croisement et


Les phares sont dotés de systèmes indépendants pour les feux de croisement et les feux de route 1 (ampoule extérieure), feu de virage 2 (ampoule intérieure) et les feux de jour/de position 3.

Feu de route/de croisement


  1. Libérer l'attache en ressort et enlever le couvercle de protection 1.

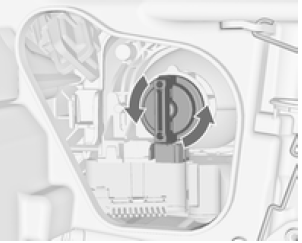

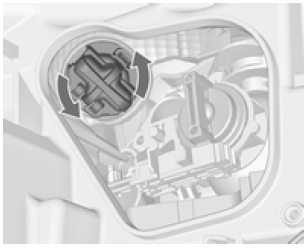

  1. Faire tourner la douille de l'ampoule dans le sens antihoraire pour la désencliqueter.

    Extraire la douille de l'ampoule de son réflecteur.

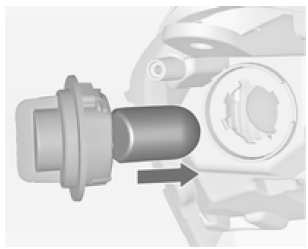

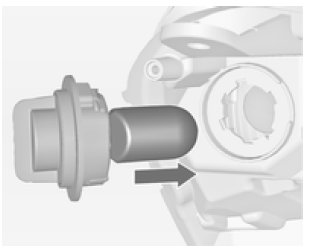

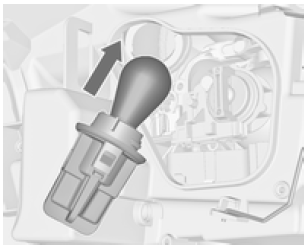

  1. Introduire la nouvelle ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
  2. Encliqueter la douille de l'ampoule en la tournant dans le sens horaire.
  3.  Placer le couvercle de protection et encliqueter l'attache en ressort.

Feux de jour/de position


  1. Faire tourner la douille de l'ampoule 3 dans le sens antihoraire pour la désencliqueter.

    Extraire la douille de l'ampoule de son réflecteur.


  1. Enlever l'ampoule de la douille, introduire une nouvelle ampoule.
  2.  Introduire la douille de l'ampoule dans le réflecteur de sorte que l'ergot de positionnement de la douille de l'ampoule soit aligné avec le logement du réflecteur.
  3.  La faire tourner dans le sens horaire pour l'encliqueter.

Feu de changement de direction


  1. Tourner le couvercle de protection 2 dans le sens antihoraire et l'enlever.


  1. Débrancher la fiche de l'ampoule.


  1. Désencliqueter la languette-ressort de l'attache en la déplaçant et la pivotant sur le côté.

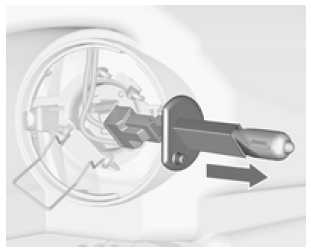

  2.  Enlever l'ampoule du boîtier du réflecteur.
  3. Lors de la pose de l'ampoule neuve, introduire les ergots dans les logements du réflecteur.
  4. Poser la languette-ressort et brancher la fiche sur l'ampoule.
  5. Placer le couvercle de protection.

Clignotant avant


  1. Libérer l'attache en ressort et enlever le couvercle de protection 1.


  1. Faire tourner la douille de l'ampoule dans le sens antihoraire pour la désencliqueter.

    Extraire la douille de l'ampoule de son réflecteur.


  1. Pousser légèrement l'ampoule dans la douille, la tourner dans le sens antihoraire et l'enlever.
  2.  Introduire une nouvelle ampoule en l'enfonçant légèrement et en la faisant tourner.
  3. Introduire une nouvelle douille d'ampoule dans le réflecteur et l'encliqueter en la faisant tourner dans le sens antihoraire.
  4. Placer le couvercle de protection et encliqueter l'attache en ressort.

Feux antibrouillard

Les ampoules sont accessibles depuis le dessus du véhicule.

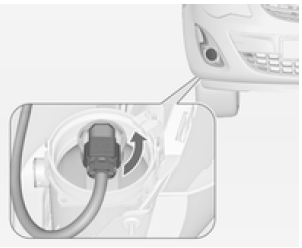

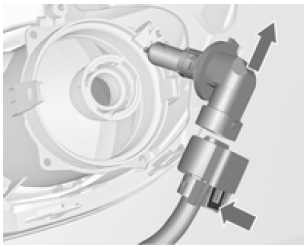

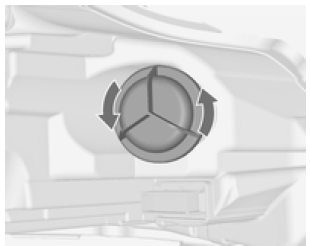

  1. Tourner la douille d'ampoule dans le sens antihoraire et l'enlever du réflecteur.


  1. Dégager la douille d'ampoule du connecteur en enfonçant la patte de retenue.
  2. Enlever et remplacer la douille d'ampoule avec l'ampoule.
  3.  Brancher le connecteur.
  4.  Introduire la douille d'ampoule dans le réflecteur.
  5. Tourner la douille d'ampoule dans le sens des aiguilles d'une montre et l'encliqueter.

Feux arrière

Véhicule de tourisme à 5 por


  1. Ouvrir le cache latéral.

    Lord du remplacement des ampoules du côté droit, retirer tout d'abord les outils et le cric ou le kit de réparation de pneu, puis retirer la boîte à outils.


  1. Débrancher la fiche en appuyant sur l'ergot de la douille de l'ampoule.

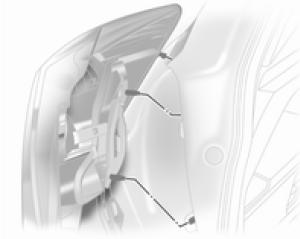

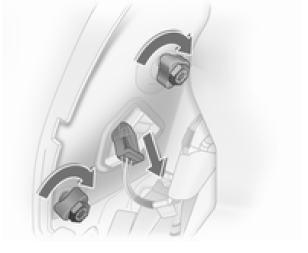

  2. Maintenir le boîtier de l'ampoule depuis l'extérieur ; dévisser les deux écrous de fixation.

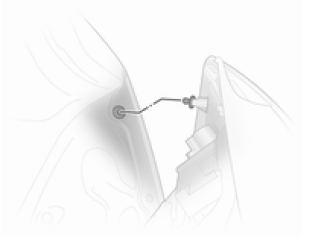

  1. Détacher le boîtier de l'ampoule vers l'arrière.


  1. Appuyer légèrement sur les trois pattes de verrouillage sur l'extérieur de la douille de l'ampoule et enlever la douille de l'ampoule.


  1. Pousser légèrement l'ampoule dans la douille, la tourner dans le sens antihoraire, l'enlever et remplacer l'ampoule.

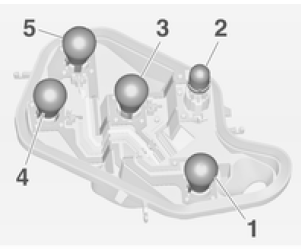

Feu antibrouillard arrière, peut n'être présent que d'un seul côté (1) Feu de recul (2)
Clignotant (3)
Feu arrière / feu de position (4) Feu arrière / feu stop (5)

  1.  Engager la douille de l'ampoule dans le boîtier de l'ampoule en vérifiant que l'engagement s'effectue correctement.

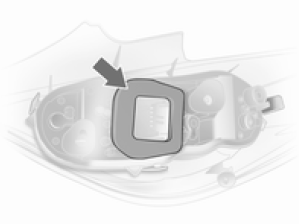

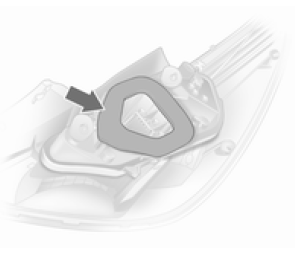

  1. S'assurer que le joint de douille de l'ampoule est positionné comme illustré.


  1. Introduire le boîtier de l'ampoule dans la carrosserie, serrer les écrous de fixation à la main. Brancher la fiche. Fermer le cache.

Vérifier le bon fonctionnement des feux arrière après le remplacement des lampes : mettre le contact, actionner les freins, allumer les feux de position.

Véhicule de tourisme à 3 portes, fourgonnette


  1. Ouvrir le cache latéral.

Lord du remplacement des ampoules du côté droit, retirer tout d'abord les outils et le cric ou le kit de réparation de pneu, puis retirer la boîte à outils.


  1. Débrancher la fiche en appuyant sur l'ergot de la douille de l'ampoule.
  2. Maintenir le boîtier de l'ampoule depuis l'extérieur ; dévisser les deux écrous de fixation.

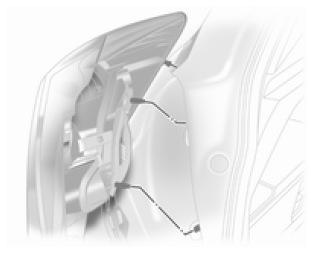

  1. Enlever l'ensemble de feu arrière.


  1. Appuyer légèrement sur les trois pattes de verrouillage sur l'extérieur de la douille de l'ampoule et enlever la douille de l'ampoule.


  1. Pousser légèrement l'ampoule dans la douille, la tourner dans le sens antihoraire, l'enlever et remplacer l'ampoule.

Feu de recul (côté droit), feu antibrouillard arrière (côté gauche) (1) Feu arrière (2)
Clignotant (3)
Feu arrière / feu stop (4) Feu arrière (5)

  1. Engager la douille de l'ampoule dans le boîtier de l'ampoule en vérifiant que l'engagement s'effectue correctement.


  1. S'assurer que le joint de douille de l'ampoule est positionné comme illustré. Poser le joint rond sur la vis de fixation.
  2.  Introduire le boîtier de l'ampoule dans la carrosserie et serrer les écrous de fixation à la main. Brancher la fiche. Fermer le cache et l'encliqueter.

Vérifier le bon fonctionnement des feux arrière après le remplacement des lampes : mettre le contact, actionner les freins, allumer les feux de position.

Clignotants latéraux

Pour remplacer l'ampoule, déposer le logement de feu :


  1. Du côté gauche du véhicule, faire coulisser le feu vers l'avant et l'extraire de l'aile avant avec l'extrémité arrière.

    Du côté droit du véhicule, faire coulisser le feu vers l'arrière et l'extraire de l'aile avant avec l'extrémité avant.

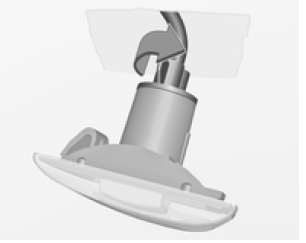

  1. Faire tourner la douille d'ampoule dans le sens inverse des aiguilles d'une montre et la déposer du logement.


  1. Tirer l'ampoule de la douille d'ampoule et la remplacer.
  2. Insérer la douille de l'ampoule et tourner dans le sens horaire.
  3.  Du côté gauche : insérer l'extrémité avant dans l'aile avant, faire coulisser vers l'avant et insérer l'extrémité arrière.

Du côté droit : insérer l'extrémité arrière dans l'aile avant, faire coulisser vers l'arrière et insérer l'extrémité avant.

Éclairage de plaque d'immatriculation

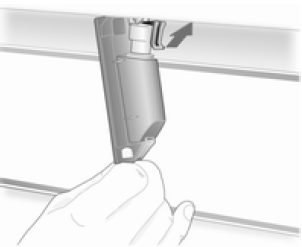

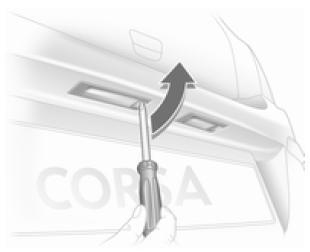

  1. Introduire le tournevis dans le boîtier de l'ampoule ; appuyer sur le côté et déverrouiller le ressort.


  1. Sortir le boîtier de l'ampoule par le bas en veillant à ne pas tirer sur le câble.
  2.  Soulever la languette et débrancher le connecteur de la douille d'ampoule.


  1. Faire tourner la douille de l'ampoule dans le sens antihoraire pour la désencliqueter.
  2. Enlever l'ampoule de la douille et remplacer l'ampoule.
  3. Introduire la douille de l'ampoule dans le boîtier de l'ampoule et tourner dans le sens horaire.
  4.  Rebrancher la fiche sur la douille.
  5.  Replacer le boîtier de l'ampoule et l'encliqueter.

Éclairage intérieur

Plafonnier avant

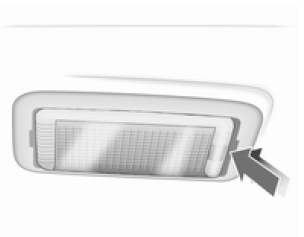

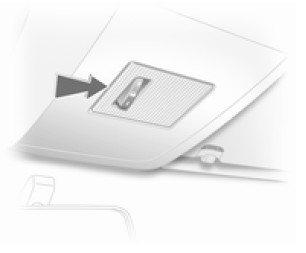

  1. Désencliqueter la lentille et l'enlever par l'endroit marqué sur l'illustration en utilisant un tournevis.
  2.  Enlever l'ampoule de la douille.
  3. Insérer une nouvelle ampoule.
  4.  Monter la lentille et l'encliqueter à sa place.

Plafonnier avant, spots de lecture

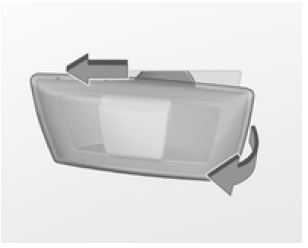

  1. Désencliqueter la lentille, l'enfoncer légèrement vers le bas et l'enlever en biais vers le bas.
  2.  Enlever l'ampoule et en monter une neuve.
  3.  Encliqueter la lentille.

Plafonnier arrière et spots de lecture

Faire remplacer les ampoules par un atelier.

Éclairage de la boîte à gants, éclairage des caves à pieds


  1. Extraire la lampe en faisant levier avec un tournevis.


  1. Sortir l'ampoule en la poussant légèrement dans la direction de la languette-ressort.
  2.  Insérer une nouvelle ampoule.
  3.  Remonter la lampe.
    Contrôles du véhicule
    Exécution du travail Attention N'effectuer des contrôles dans le compartiment moteur que lorsque le contact est coupé. Le ventilateur de refroidissement p ...

    Circuit électrique
    Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux. Le véhicule est équipé de trois boîtes à fusibles : ...
