Mazda Mazda2: Ampoules - Entretien réalisable par le propriétaire - Entretien - Manuel du conducteur Mazda 2Mazda Mazda2: Ampoules

PRUDENCE


PRUDENCE

Ne jamais toucher le verre d'une ampoule halogène avec les mains nues et toujours porter des lunettes de sûreté lors de la manipulation ou lorsque l'on travaille près d'ampoules:

Si une ampoule halogène se casse, cela est dangereux. Ces ampoules contiennent du gaz sous pression. Si une ampoule se casse, elle explosera et les éclats de verre peuvent causer de graves blessures.

Si le verre de l'ampoule est touché avec les mains nues, l'huile naturelle du corps peut faire que l'ampoule surchauffe et explose lorsqu'elle est allumée.

Toujours garder les ampoules halogènes hors de la portée des enfants:

Le fait de jouer avec une ampoule halogène est dangereux. Si l'ampoule tombe ou si elle se casse, cela peut causer de graves blessures.

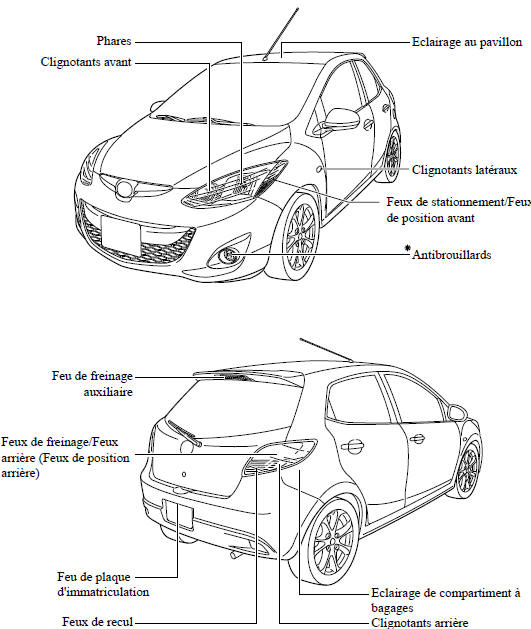

Remplacement des ampoules d'éclairages extérieurs

Ampoules des phares

  1. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteigner le moteur.
  2. Veiller à ce que l'interrupteur des phares soit coupé.

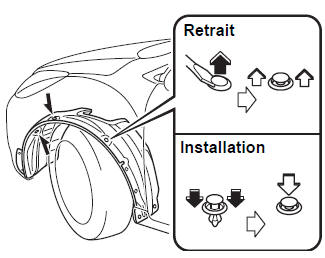

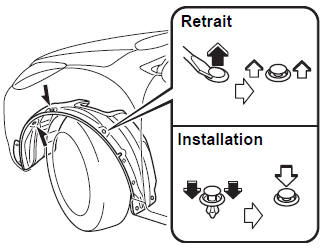

  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.

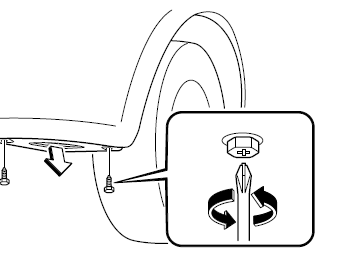

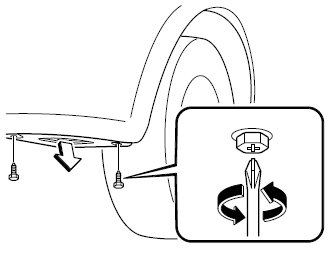

  1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.

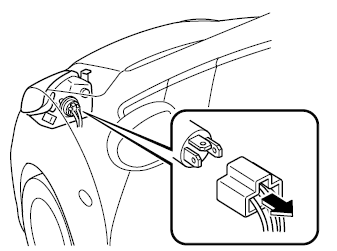

  1. Débrancher le connecteur électrique du couvercle d'étanchéité en le tirant vers l'arrière.


  1. Tirer le couvercle d'étanchéité de l'ampoule pour le retirer.

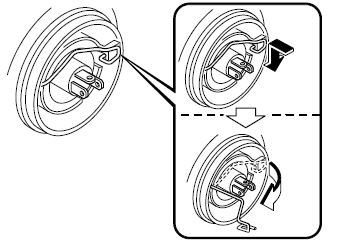

  1. Décrocher le ressort de retenue de l'ampoule.
  1. Basculer le ressort pour libérer l'ampoule de phare.

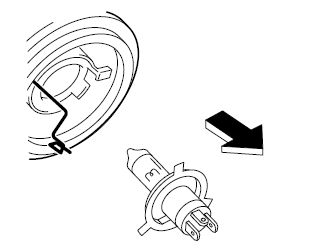

  1. Retirer prudemment l'ampoule de phare de la douille et le tirant en un mouvement rectiligne.


  1. Remplacer l'ampoule.
  2. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

REMARQUE

  • Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé Mazda.
  • Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
  • Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.
  • Lors de l'installation du couvercle d'étanchéité, s'assurer qu'il est installé correctement.

Ampoules d'antibrouillard*

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
  2. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.

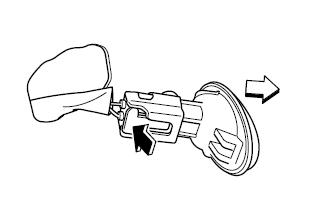

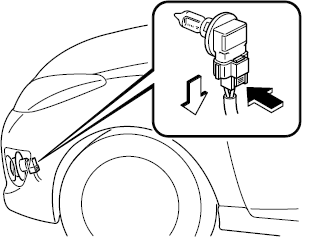

  1. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.

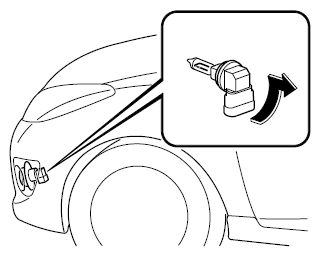

  1. Tourner l'ensemble ampoule dans le sens contraire des aiguilles d'une montre et le retirer.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

REMARQUE

  • Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé Mazda.
  • Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
  • Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

Clignotants avant

  1. S'assurer que le contacteur est sur la position d'arrêt et que l'interrupteur de clignotants est sur la position d'arrêt.
  2. Ouvrir le capot.

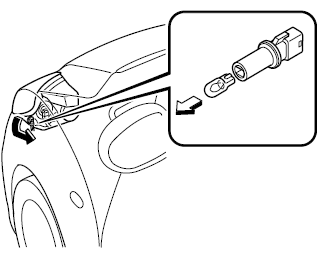

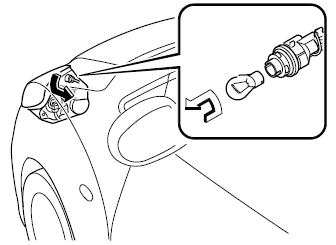

  3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
  4. Retirer l'ampoule en la poussant légèrement vers l'intérieur, puis en la tournant dans le sens contraire des aiguilles d'une montre.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de stationnement/Feux de position avant

  1. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la droite et éteigner le moteur
  2. Veiller à ce que l'interrupteur des phares soit coupé.
  3. Tirer la section centrale de chaque pièce de retenue en plastique et retirer la pièce de retenue.


  1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer, puis tirer partiellement le garde-boue.


  1. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
  2. Débrancher l'ampoule de la douille.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Clignotants latéraux

  1. S'assurer que le contacteur est sur la position d'arrêt et que l'interrupteur de clignotants est sur la position d'arrêt.

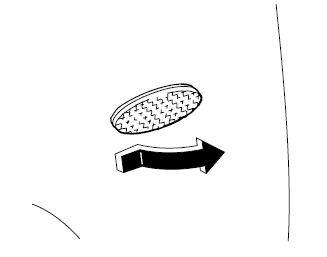

  2. Faire coulisser l'unité comme illustré pour la retirer.


  1. Débrancher le connecteur électrique de l'unité en le tirant vers l'extérieur


  1. Installer le nouveau clignotant latéral dans l'ordre inverse des opérations de retrait.

REMARQUE

Le remplacement de l'ampoule n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Feux de freinage/Feux arrière (Feux de position arrière)/Clignotants arrière/ Feux de recul

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

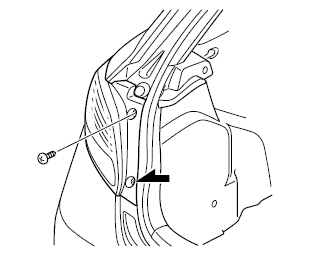

  2. Tourner les boulons dans le sens contraire des aiguilles d'une montre et les retirer.

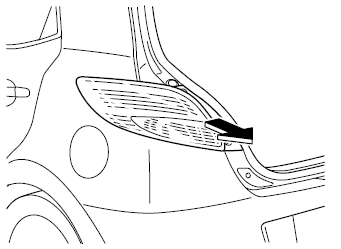

  1. Tirer l'unité vers l'arrière pour l'enlever.


  1. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer
  2. Débrancher l'ampoule de la douille.



Feux de freinage/Feux arrière (Feux de position arrière)

 Clignotants arrière
 Clignotants arrière



Feux de recul

  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feu de freinage auxiliaire

En raison de la complexité et la difficulté des opérations, confier le remplacement des ampoules LED à un concessionnaire agréé Mazda.

REMARQUE

Le remplacement de l'ampoule LED n'est pas possible car elle est intégrée à l'unité.

Remplacer l'unité.

Feu de plaque d'immatriculation

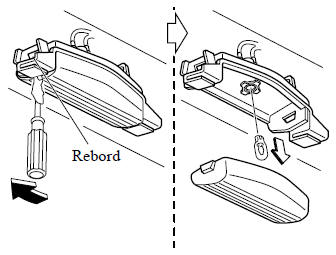

  1. A l'aide d'un tournevis à tête plate enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord.
  2. Débrancher l'ampoule en la tirant.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remplacement des ampoules d'éclairages intérieurs

Eclairage au pavillon

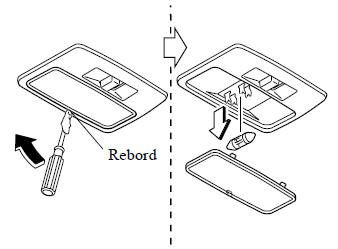

  1. A l'aide d'un petit tournevis à tête plate enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord.
  2. Débrancher l'ampoule en la tirant.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Eclairage de compartiment à bagages

  1. A l'aide d'un petit tournevis à tête plate enveloppé d'un chiffon, pour éviter d'endommager la lentille, retirer la lentille en la soulevant doucement par le bord.
  2. Débrancher l'ampoule en la tirant.


  1. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
